|
商品の詳細:
|
| 鉄鋼類: | 合金鋼 | 合金またはない: | 合金はある |
|---|---|---|---|
| テクニック: | 冷たい-引き分け | 適用する: | 工具鋼棒 |
| タイプ: | 合金鋼棒 | スタンダード: | ASTM,DIN,AISI |
| 形状: | 丸い | 長さ: | 1m-6m |
| 表面: | 黒くか明るい | 製品名: | 42crmo4 qt合金鋼の丸い棒 |
| 表面処理: | //ポーランド語黒い/機械で造られる皮をむくこと | サイズ: | 10mm～800mm |
| 熱処理: | 正常化された+Annealedは+Quenched +和らげた | ||
| ハイライト: | 合金鋼の磨き棒,EN10204 合金磨き棒,HRC28 スチール 丸い棒 |
||
42CrMo4熱処理可能な鋼で,少なくとも0.9%Crを含みます.0.15%Moは強化要素として使用されます. 消し,加熱された後,高強度,低温で良い衝撃強度,典型的拉伸強度900~1200N/mm2を取得します.42CrMo4鋼は,より高い炭素とクロム含有量のために34CrMo4鋼よりも優れた性能を持っています.AISI 4140と同じだが Mn,Cr の含有量がわずかに異なる.この材料も加工能力が高く,耐磨性も高いが,耐磨性も薄く,溶接性が低い.
1供給形態 サイズ 許容量
ホットロールバー:Φ6-Φ130mm,長さ:3000-10000mm
熱で鍛造された丸い棒:Φ130-Φ1000mm,長さ:3000-10000mm
プレート/シート:厚さ:20~400mm ×幅80~1000mm 長さ2000~6000mm
平面バー/ブロック:厚さ:120-800mm ×幅:120-1500mm,長さ:2000-6000mm
| 表面塗装 | ブラックフォーク | ブラックロール | 振り向いた | 磨き | 磨いたもの | 剥がされた | 冷たく抽出された |
| 許容性 | (0,+5mm) | (0,+1mm) | (0,+3mm) | ベスト h9 | 最高 h11 | 最高のH11 | 最高のH11 |
2化学成分
| グレード | C について | そうだ | ミニ | C.C. | モー | P | S |
| 42CrMo4/1.7225 | 0.38-0 だった45 | ≤0.4 | 0.6-09 | 0.9-12 | 0.15-0 だった3 | ≤0.025 | ≤0.035 |
| 42CrMoS4/1 について7227 | 0.38-0 だった45 | ≤0.4 | 0.6-09 | 0.9-12 | 0.15-0 だった3 | ≤0.025 | 0.02-0. わかった04 |
3関連基準
| アメリカ合衆国 | イギリス | 中国 | 日本 | フランス | ロシア |
| 4140 | EN19/708M40 | 42CrMo | SCM440 | 42CD4 | 42HM |
4メカニカルプロパティ
| 直径 d mm | ≤ 16 | 16〜40歳 | 40〜100 | 100から160 | 160〜250 |
| 厚さ t mm | < 8 | 8から20 | 20〜60 | 60〜100 | 100から160 |
| 収納強度 Mpa | ≥900 | ≥750 | ≥650 | ≥550 | ≥500 |
| 張力強度 Mpa | 1100 年~1300 年 | 1000〜1200 | 900〜1100年 | 800〜950 | 750~900 |
| 伸縮, % | ≥10 | ≥11 | ≥12 | ≥13 | ≥14 |
| 面積減少 % | ≥40 | ≥45 | ≥50 | ≥50 | ≥55 |
| 影響 | ≥30 | ≥35 | ≥35 | ≥35 | ≥35 |
5偽造する
42CrMo4 鍛造温度:900~1100°C 鍛造後,静かな空気や砂の中でできるだけゆっくり冷却する.
6熱処理
7表面硬さ
| 正常硬さ +H (850°C -硬さ HRC 距離 mm) | |||||||||||||||
| 距離 mm | 1.5 | 3 | 5 | 7 | 9 | 11 | 13 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| HRC Min | 53 | 53 | 52 | 51 | 49 | 43 | 40 | 37 | 34 | 32 | 31 | 30 | 30 | 29 | 29 |
| HRC マックス | 61 | 61 | 61 | 60 | 60 | 59 | 59 | 58 | 56 | 53 | 51 | 48 | 47 | 46 | 45 |
8申請
42CrMo4は高強度で耐磨性があり,多くの産業で広く使用されています.
ツール,自動車部品,機械工学,武器部品,ギアホイール,ピニオン,接続棒,機械工学の部品のための高強度と強度のある部品.
自動車,エンジン,機械のための静的および動的ストレスの部品.より大きな横断の部品,曲線軸,歯車
42CrMo4の材料を探しているとき 42CrMo4はヨーロッパ級の鋼材で 最もよく使われる鋼材の1つです42CrMo4鋼材の供給業者が多く,品質レベルが不均等である高い品質の42CrMo4をどのように選ぶか?多くの人は理解し難く,挑戦的だと考えていますが,実際は簡単です.
この記事のガイドを通して,あなたは 42CrMo4鋼に関するいくつかの必要な技術的仕様を学ぶことができます.高い品質の 42CrMo4 材料を選択する自信と能力を持つために.
じゃあ,学んでみよう!
42CrMo4鋼は,DIN 1.7225鋼を指します.一般的な合金鋼の広く使用されるCr-Moシリーズの1つとして,EN10083などの主要な欧州標準によって採用され,含まれています.標準 EN10250.
Cr と Mo が含まれていると推測できます. 他の数字は何を表しています. これを理解するには,まず命名規則を理解しましょう.

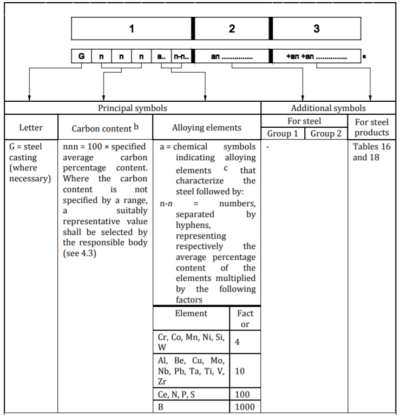

標準 EN10027:鋼材の指定システムから下記の表 13 を参照できます.
キー
1 = 主要なシンボル
2 = 鉄鋼の追加記号
3 = 鉄鋼製品の追加記号
a はn=数字文字,a =アルファ文字,an =アルファ数字文字
b 類似した2種類の鋼を区別するために,炭素含有量を示す数字は1倍に増加させることができる.
c 記号の順序は,平均百分比含有量の値の減少順序でなければならない.対応する記号は,アルファベット順に示される..
上記の情報から,42CrMo4の42は平均炭素含有量0.42%であることを知ることができます.これは,米国の4140級の最後の2つの40と同じで,0.炭素含有量の4%最後の4はCrの平均含有量,4/4=1%を表す.Mo含有量は言及されていない.
42CrMo4は,主にEN10083とEN10250標準から欧州グレードで,EN19はBS970-1955標準からイギリスグレードです.異なるグレードで,等価なグレードとみなすことができます.技術的な調整により,その構成要素を下記の表の対応する有効範囲に調整し,代わりに使用することができます.
| 42CrMo4 | EN19 | EN19と42CrMo4の調整 |
| C: オーケー0.38-0.45% | C: オーケー0.35から0.45% | C: オーケー0.38-0.45% |
| Si:≤ 0.4% | シ:0.10~0.35% | シ:0.15~0.35% |
| Mn:00.6〜0.9% | Mn:0.5-0.8% | Mn:0.6-0.8% |
| CR:0.9〜1.2% | CR:0.9〜1.5% | CR:0.9〜1.2% |
| モ:0.15-0.30% | モ:0.2-0.40% | モ:0.2-0.3% |
コンタクトパーソン: Mr. Gao Ben
電話番号: +86-18068357371
ファックス: 86-0510-88680060
