商品の詳細:
|
| 技術: | 熱間圧延 | 標準: | ASTM、AISI、JIS、DIN |
|---|---|---|---|
| 長さ: | 1000～12000mm | タイプ: | 鋼板 |
| 幅: | 2000-2300mm、1000mm-2000mm | 特別な用途: | 合金のStructualの鋼鉄 |
| 学年: | 合金鋼4140 | 厚さ: | 1.2mm-400mm |
| 表面: | 黒 | 材料: | 合金のStructualの鋼鉄 |
| 価格条件: | CIF、FOB、CFR | ||
| ハイライト: | ASTM AISI合金鋼板,DIN 1.7225 合金鋼板,4140 合金板 |
||

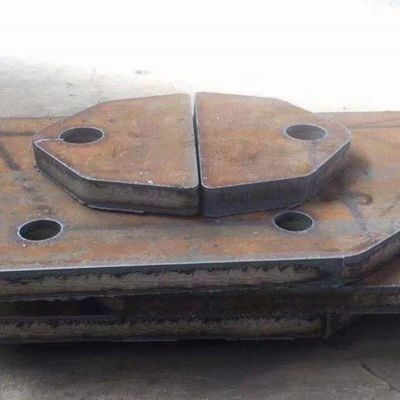

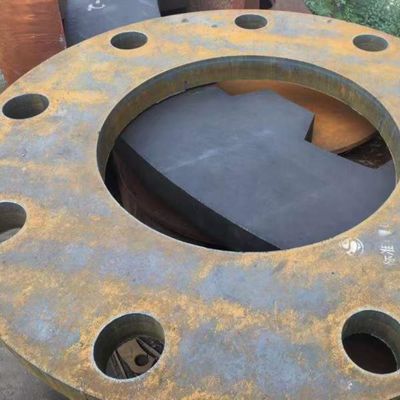

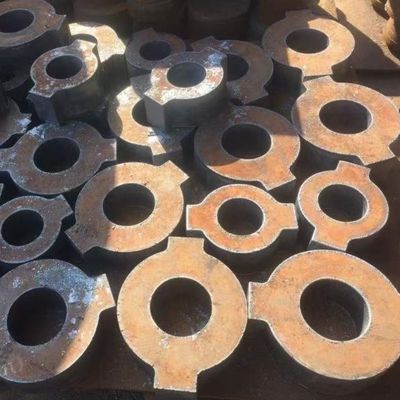

ASTM AISI 4140 JIS SCM440 DIN 42CrMo4 DIN1.7225 合金鋼板 サイズ 4' x 8' x 50 mm
SAE 4140 (AISI 4140鋼) は、Cr-Moシリーズ（クロムモリブデンシリーズ）の低合金鋼であり、高い強度と焼入れ性、良好な靭性、焼入れ時の変形が少なく、高温でのクリープ強度と持続強度が高い材料です。
AISI SAE 4140 合金鋼は、丸棒、平角棒、鋼板、鋼管などに加工でき、航空宇宙、石油・ガス、自動車産業で多くの用途があります。代表的な用途としては、薄肉圧力容器、鍛造歯車およびシャフト（モーターシャフト、ポンプシャフト、油圧シャフトなど）、スピンドル（旋盤スピンドル、フライス盤スピンドルなど）、カラー、クランプ、高強度ボルト、バルブボンネット、ねじ、ナット、ウォーム、コレット、トーションバー、各種浸炭部品などがあります。
以下に、化学組成、特性、相当材チャートなどを含む4140合金鋼のデータシートを示します。
以下の表に、AISI 4140の化学組成を示します。
| AISI SAE 4140 化学組成 (%) | ||||||||
| 鋼 (UNS) | C | Si | Mn | P (≤) | S (≤) | Cr | Mo | Ni |
| 4140 (G41400) | 0.38-0.43 | 0.15-0.35 | 0.75-1.00 | 0.035 | 0.040 | 0.80-1.10 | 0.15-0.25 | – |
材料4140の機械的性質を以下の表に示します。
| 鋼 | 引張強度, Mpa (ksi) | 降伏強度, Mpa (ksi) | 50 mm (2 in) における伸び, % | 断面積減少率, % | 硬度 (HB) | サンプル径 | 条件 |
| AISI 4140 | 1020 (148) | 655 (95) | 17.7 | 46.8 | 302 | 25.4mm (1 in.) | 870℃ (1600℉) で正規化 |
| 655 (95) | 414 (60) | 25.7 | 56.9 | 197 | 815℃ (1500℉) で焼鈍 | ||
| 1075 (156) | 986 (143) | 15.5 | 56.9 | 311 | 845℃ (1550℉) で水焼入れ、540℃ (1000℉) で焼戻し |
注: 10-6/K = 10-6.K-1 = (μm/m)/℃
| 材料4140 線膨張係数 | ||
| 温度, ℃ (℉) | 値 (10-6/K) | 処理または状態 |
| 20-100 (68-212) | 12.2 | 油焼入れ、焼戻し |
| 20-200 (68-392) | 12.6 | |
| 20-400 (68-752) | 13.6 | |
| 20-600 (68-1112) | 14.5 | |
| 4140 熱伝導率 | ||
| 値 (W/m・K) | 温度, ℃ (℉) | 処理または状態 |
| 42.7 | 100 (212) | 焼入れおよび 焼戻し |
| 42.3 | 200 (392) | |
| 37.7 | 400 (752) | |
| 33.1 | 600 (1112) | |
| AISI / SAE 4140 比熱 | ||
| 値 (J/Kg・K) | 温度, ℃ (℉) | 処理または状態 |
| 473 | 20-200 (68-392) | 焼入れおよび 焼戻し |
| 519 | 20-400 (68-752) | |
| 561 | 20-600 (68-1112) | |
| 材料4140 電気抵抗率 | ||
| 値 (μΩ・ m) | 温度, ℃ (℉) | 処理または状態 |
| 0.22 | 20 (68) | 焼入れおよび 焼戻し |
| 0.26 | 100 (212) | |
| 0.33 | 200 (392) | |
| 0.48 | 400 (752) | |
| 0.65 | 600 (1112) | |
以下の表に、AISI 4140鋼の熱処理、ロックウェル硬度を示します。
| 材料4140 熱処理 | 温度, ℃ (℉) | 4140鋼 硬度 | 冷却/媒体 |
| 正規化 | 870 (1600) | 302 HB | 空気 |
| 焼鈍 | 790-845 (1455-1555) | 197 HB | 炉冷 |
| 焼入れ | 830-845 (1525-1555) | 油 | |
| 焼戻し (2時間) | 205 (400) | 58 HRC | 油焼入れ |
| 260 (500) | 54 HRC | ||
| 315 (600) | 50 HRC | ||
| 370 (700) | 47 HRC | ||
| 425 (800) | 45 HRC | ||
| 480 (900) | 40 HRC | ||
| 540 (1000) | 35 HRC | ||
| 595 (1100) | 33 HRC | ||
| 650 (1200) | 28 HRC |
4140合金鋼は通常870℃ (1600℉) で正規化され、静止空気中で指定された温度まで冷却する必要があります。
4140合金鋼の球状化焼鈍には、749℃ (1380℉) まで熱処理し、その後1時間あたり6℃ (10℉) の速度で666℃ (1230℉) までゆっくり冷却するか、等温焼鈍のために675℃ (1250℉) まで急速冷却する必要があります。
845℃ (1555℉) まで熱処理し、755℃ (1390℉) から1時間あたり14℃ (25℉) の速度で665℃ (1230℉) までゆっくり冷却するか、5時間の等温焼鈍のために675℃ (1250℉) まで急速冷却します。
4140合金鋼の焼戻し温度は、正規化および油焼入れ後、204～649℃ (400～1200℉) の範囲で、対応するロックウェル硬度が得られます。
材料4140の鍛造温度は約1232℃ (2250℉) です。
（SAW、SMAW、FCAW、GMAW、GTAW）などの一般的なアーク溶接プロセスはすべて4140合金鋼の溶接に使用できますが、割れを防ぐために、溶接前に170～350℃ (350～650℉) に予熱する必要があります。予熱パス間温度は鋼の断面厚さに依存します。
AISI 4140の相当材を表に示します。
| AISI 4140 相当材 | |||||||||
| 米国 | 欧州連合 | 中国 | 日本 | ISO | |||||
| 規格 | グレード (UNS) | 規格 | グレード (鋼番号) | 規格 | グレード | 規格 | グレード | 規格 | グレード |
| AISI SAE; ASTM A29/A29M |
4140 (G41400) | EN 10083-3 | 42CrMo4 (1.7225) | GB/T 3077 | 42CrMo | JISG 4105 | SCM440 | ||
