|
商品の詳細:
|
| 幅: | 1000-2000mm | 長さ: | 2000～6000mm |
|---|---|---|---|
| 表面: | 2B ノー1 | 厚さ: | 0.5-20mm |
| タイプ: | ホットロール | ||
| ハイライト: | ステンレス鋼のシートおよび版,ステンレス鋼の版の厚さ |
||
二相ステンレス鋼は、非常に耐食性に優れ、加工硬化性の高い合金です。その微細構造は、オーステナイト相とフェライト相の混合物で構成されています。その結果、二相ステンレス鋼は、オーステナイト系ステンレス鋼とフェライト系ステンレス鋼の両方の特性を示します。この特性の組み合わせは、純粋なオーステナイト系および純粋なフェライト系グレードと比較した場合、ある程度の妥協を意味する可能性があります。
二相ステンレス鋼は、ほとんどの場合、フェライト系ステンレス鋼よりも靭性に優れています。二相ステンレス鋼の強度は、場合によってはオーステナイト系ステンレス鋼の2倍になることがあります。
二相ステンレス鋼は応力腐食割れに強いと考えられていますが、フェライト系ステンレス鋼ほどこの形態の攻撃には強くありません。ただし、耐食性の低い二相ステンレス鋼の耐食性は、最も一般的に使用されているステンレス鋼グレード、つまり304および316よりも優れています。
二相鋼はまた磁性を持っており、これは一般的なオーステナイト系ステンレス鋼グレードと容易に区別するために使用できる特性です。
このドキュメントに記載されている特性データは、EN 10088-2:2005でカバーされている圧延製品の典型的なものです。ASTM、EN、またはその他の規格が販売されている製品をカバーしている場合があります。これらの規格の仕様は、このデータシートに記載されているものと類似していると予想できますが、必ずしも同一ではありません。
| 化学元素 | % 存在 |
|---|---|
| 炭素 (C) | 0.0 - 0.03 |
| クロム (Cr) | 21.00 - 23.00 |
| マンガン (Mn) | 0.0 - 2.00 |
| ケイ素 (Si) | 0.0 - 1.00 |
| リン (P) | 0.0 - 0.03 |
| 硫黄 (S) | 0.0 - 0.02 |
| ニッケル (Ni) | 4.50 - 6.50 |
| 窒素 (N) | 0.10 - 0.22 |
| モリブデン (Mo) | 2.50 - 3.50 |
| 鉄 (Fe) | 残量 |
| 物理的特性 | 値 |
|---|---|
| 密度 | 7.805 g/cm³ |
| 熱膨張 | 13.7 x10^-6 /K |
| 弾性率 | 200 GPa |
| 熱伝導率 | 19.0 W/m.K |
| 電気抵抗率 | 0.085 x10^-6 Ω .m |
| 機械的特性 | 値 |
|---|---|
| 耐力 | 500 MPa以上 |
| 引張強さ | 700～950 MPa |
| 伸び A50 mm | 20 %以上 |
| 機械的特性 | 値 |
|---|---|
| 耐力 | 460 MPa以上 |
| 引張強さ | 700～950 MPa |
| 伸び A50 mm | 25 %以上 |
| 機械的特性 | 値 |
|---|---|
| 耐力 | 460 MPa以上 |
| 引張強さ | 640～840 MPa |
| 伸び A50 mm | 25 %以上 |
グレード1.4462/2205は類似していますが、直接の同等物ではない場合があります:
UNS S31803
UNS S32205
BS 318S13
二相ステンレス鋼は通常、以下に使用されます:
~ 化学処理、輸送、保管
~ 石油およびガス探査および沖合掘削装置
~ 石油およびガス精製
~ 海洋環境
~ 汚染制御設備
~ パルプおよび製紙製造
~ 化学プロセスプラント
二相ステンレス鋼は非常に耐食性に優れています。それらは、粒界腐食に対する高い耐性を持っています。塩化物および硫化物環境下でも、二相ステンレス鋼は応力腐食割れに対する非常に高い耐性を示します。
スーパー二相グレードは、さらに耐食性に優れています。
二相ステンレス鋼のクロム含有量が高いため、腐食から保護されますが、約300℃以上の温度では脆化を引き起こします。
低温では、二相ステンレス鋼はフェライト系およびマルテンサイト系グレードよりも優れた延性を持っています。二相グレードは、少なくとも-50℃まで容易に使用できます。
すべてのステンレス鋼の製造は、ステンレス鋼材料専用の工具でのみ行う必要があります。工具と作業面は、使用前に徹底的に清掃する必要があります。これらの予防措置は、製造された製品の表面を変色させる可能性のある、腐食しやすい金属によるステンレス鋼の汚染を防ぐために必要です。
被削性はありますが、二相ステンレス鋼の強度が高いため、機械加工は困難です。たとえば、2205の機械加工は、304よりも約20％遅くなります。
次のルールを使用することで、機械加工を強化できます:
~ 切削エッジは鋭く保つ必要があります。鈍いエッジは過度の加工硬化を引き起こします。
~ 切削は軽く、材料の表面に乗って加工硬化を防ぐのに十分な深さにする必要があります。
~ 切りくずがワークから離れるように、切りくずブレーカーを使用する必要があります。
~ オーステナイト系合金の熱伝導率が低いため、熱が切削エッジに集中します。これは、クーラントと潤滑剤が必要であり、大量に使用する必要があることを意味します。
二相ステンレス鋼は、熱処理によって硬化させることはできません。ただし、加工硬化させることはできます。
焼鈍または焼きなましは、約1100℃に加熱した後、急速冷却することによって行うことができます。
二相ステンレス鋼は溶接性に優れています。すべての標準的な溶接プロセスを使用できます。オーステナイト系グレードほど容易に溶接できるわけではありませんが、二相グレードの熱膨張が少ないため、溶接後の歪みと残留応力が軽減されます。2205ステンレス鋼の推奨フィラー材は2209です。

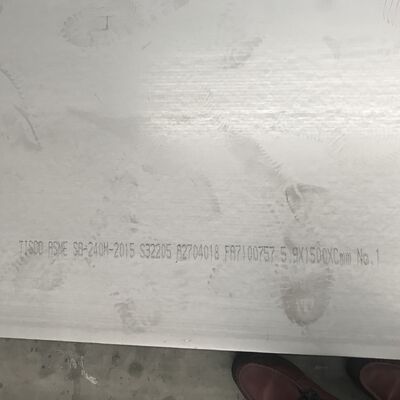

写真 :
Q1: お支払い条件は何ですか？
A: 前払いとして30%T/T、納品前に70%です。残高をお支払いいただく前に、写真とパッケージをお見せします。
Q2: 納期条件は何ですか？
A: EXW、FOB、CFR、CIF
Q3: 梱包条件は何ですか？
A: 一般的に、商品はロッドまたはベルト付きのバンドルまたはコイルで梱包します。お客様の要件に合わせて商品を梱包することもできます。
Q4: 納期はどのくらいですか？
A: 在庫がある場合は、デポジットを受け取ってから7営業日以内に商品を積み込み港に輸送できます。製造期間については、デポジットを受け取ってから通常15日から30日かかります。
Q5: サンプルに従って製造できますか？
A: はい、お客様のサンプルまたは技術図面でカスタムメイドできます。金型と治具を作成できます。
Q6: 無料サンプルを提供できますか？
A: はい、在庫があることを条件に無料サンプルを提供できますが、輸送費用はお客様のご負担となります。
Q7: 製品の品質をどのように保証できますか？
A: 各製品は認定されたワークショップで製造され、国のQA/QC規格に従って1つずつ検査されます。また、品質を保証するためにお客様に保証を発行することもできます。
Q8: あなたの会社の利点は何ですか？
A:(1): 最高の品質とリーズナブルな価格。
(2): アフターサービスに関する幅広い優れた経験。
(3): すべてのプロセスは、すべての製品の品質を保証する責任あるQCによってチェックされます。
(4): すべての梱包を安全に保つ専門の梱包チーム。
(5): 試用注文は1週間で行うことができます。
(6): サンプルはお客様の要件として提供できます。
コンタクトパーソン: Mr. Gao Ben
電話番号: +86-18068357371
ファックス: 86-0510-88680060
Japanese
