|
商品の詳細:
|
| 過剰摂取: | 10-350mm | 表面: | 明るくおよび黒いです |
|---|---|---|---|
| 長さ: | 1~12m | タイプ: | 熱く巻き,冷たく引っ張る |
| 硬さ: | アスクリエント | ||
| ハイライト: | ss の丸棒,ステンレス鋼の円形の棒 |
||

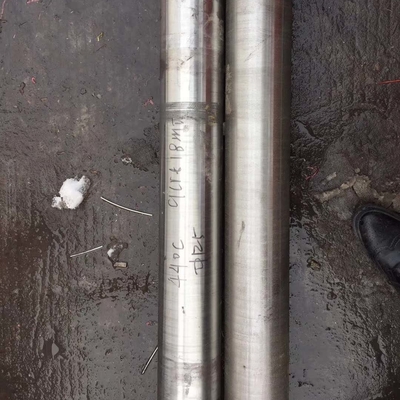

440C 9Cr18MoV ナイフ用高炭素ステンレス鋼
440Cステンレス鋼は,現代の鋼の一種で,高耐腐蝕性,耐磨性,強度,硬さにより有名です.熱処理後,最高硬度 (60 HRC) を得ることができる大気,淡水,軽い酸に強い耐性がある.硬化,冷却,消化状態では最も強い耐性がある.鋭いエッジとレイザー高品質のナイフブレード,外科用道具,キッズ,ボールベアリングとバルブ部品で,最も一般的に切断ツール製造に使用される剪刀やナイフ,剣など
グレード440Aと440Bは,炭素含有量がわずかに低い (0.60 ∼0.75%と0.75 ∼0.95%それぞれ) を除いて,同一であり,硬度が低いが,耐腐蝕性がわずかに高い.この3つのバージョンは標準級ですがAやB型よりも多く利用可能である.
また,他の合金440F (UNS S44020) も存在し,440Cと同じ高い炭素含有量があります.
440V鋼は,基本的に440C鋼の進歩です.この鋼は440Cと同じ硬さを持っています.しかし,それはより多くの腐食耐性能力とより多くの機械能力を持っています.
耐熱性:
適正なテンプレート以上の温度での使用は推奨されません. 過剰テンプレートにより機械性能が低下するからです.
熱処理:
焼却 完全焼却 850-900°C, 600°C程度に冷却し,空気冷却.低臨界焼却 735-785°C,冷却を遅らせる.
硬化 1010~1065°Cまで加熱し,温かい油または空気で冷却する.重材には油冷却が必要である.添付表に示されているように,様々な硬さ値と機械特性を得るため,すぐに150~370°Cで冷却する..
425〜565°Cの温度帯での加熱は,衝撃耐性や腐食耐性が低下したため避けるべきである.590~675°C の温度帯での加熱により硬度が低下し (製品が加工可能になる) 衝撃耐性が高くなります.
溶接
溶接が必要な場合は, 250°C に予熱し,その後は全熱で溶接します. 420 級のフィルラーは高硬度溶接 (440°Cほど高くない) を得ます.一般に,溶接内または溶接付近の形成裂け目につながる可能性があるその硬化能力のために440Cの溶接は推奨されません.
機械加工
熱化状態では,このグレードは比較的簡単に加工されます.高速鋼と同じ程度です.このグレードが硬化した場合,加工は非常に困難になり,おそらく不可能になります.
構成
化学成分範囲 440Cステンレス鋼
| グレード440C | ||
| 材料 | ミン | マックス |
| 炭素 | 0.95 | 1.20 |
| マンガン | ほら | 1.00 |
| シリコン | ほら | 1.00 |
| リンゴ | ほら | 0.040 |
| 硫黄 | ほら | 0.030 |
| クロム | 16.00 | 18.00 |
| モリブデン | ほら | 0.75 |
| 鉄 | バランス | |
440C 物理的特性
440級のステンレス鋼の物理特性
| グレード | 密度 (kg/m)3) | 弾性モジュール (GPa) | 平均熱膨張係数 (mm/m/C) | 熱伝導性 (W/m.K) | 特定熱量 0〜100C (J/kg.K) |
電気抵抗力 (nW.m) | |||
| 0〜100C | 0〜200C | 0-600C | 100C で | 500C で | |||||
| 440A/B/C | 7650 | 200 | 10.1 | 10.3 | 11.7 | 24.2 | ほら | 460 | 600 |
440C 関連仕様
| アメリカ合衆国 | ドイツ | 日本 | オーストラリア |
| ASTM A276-98b 440C SAE51440C AISI440C UNS S44004 |
W.Nr 1.4125 X105CrMo17 | JIS G4303 SuS 440C | AS 2837-1986 440C |
コンタクトパーソン: Mr. Gao Ben
電話番号: +86-18068357371
ファックス: 86-0510-88680060
