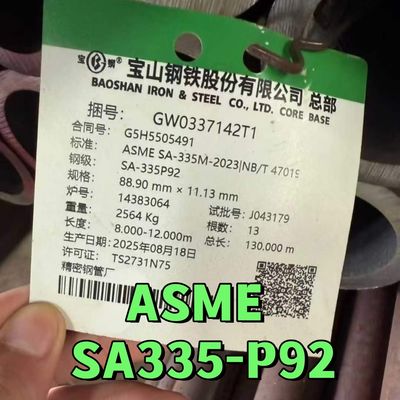

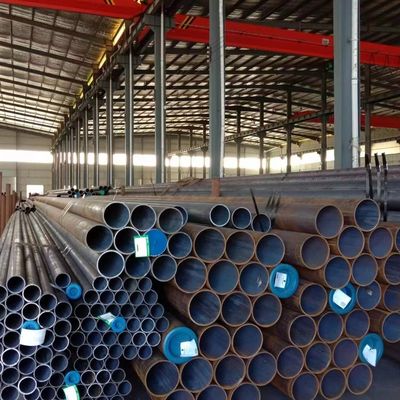

高温ボイラー用ASME SA335 P92シームレス鋼合金パイプ 88.9*11.13mm

高温サービス用シームレスフェライト系合金鋼管のAstm A335規格

ASTM A335規格は、固定指定A 335/A 335Mの下で発行されます。指定の直後の数字は、最初の採用年、または改訂の場合は最終改訂年を示します。括弧内の数字は、最終再承認年を示します。上付きイプシロン（ュ）は、最終改訂または再承認以降の編集上の変更を示します。

適用範囲

1.1 この仕様は、高温サービスを目的とした公称（平均）壁シームレス合金鋼管を対象としています（注1）。この仕様に従って注文されたパイプは、曲げ、フランジ加工（ヴァンストニング）、および同様の成形操作、および溶接に適しています。選択は、設計、使用条件、機械的特性、および高温特性によって異なります。

注1 Α 付録X1には、現在の商業慣行の下で入手できるパイプのサイズと肉厚が記載されています。

1.2 フェライト鋼のいくつかのグレード（注2）が対象となります。その組成は表1に示されています。

注2

Αこの仕様のフェライト鋼は、最大10％クロムを含む低および中間合金鋼として定義されています。
1.3 オプションの性質の補足要件（S1〜S7）が提供されています。これらの補足要件は、追加のテストを行うことを要求しており、必要に応じて、注文書にその旨を記載し、必要なテストの数とともに記載するものとします。
1.4 インチポンド単位またはSI単位で示された値は、それぞれ標準と見なされます。本文中では、SI単位は括弧内に示されています。各システムで示された値は正確な等価物ではありません。したがって、各システムは互いに独立して使用する必要があります。2つのシステムからの値を組み合わせると、仕様に準拠しない可能性があります。インチポンド単位は、この仕様の「M」指定が注文で指定されていない限り適用されます。

注3Α 無次元指定子NPS（公称パイプサイズ）は、この規格で「公称直径」、「サイズ」、および「公称サイズ」などの従来の用語の代わりに置き換えられています。

化学組成：

機械的特性

材料と製造

パイプは、最終熱処理が以下に示されているように、熱間仕上げまたは冷間引抜きのいずれかです。

熱処理要件

指定された機械的試験

横または縦引張試験および圧扁試験、硬度試験、または曲げ試験
バッチ式炉で熱処理された材料については、各処理ロットからパイプの5％に対して試験を行うものとします。小ロットの場合は、少なくとも1本のパイプを試験するものとします。
連続プロセスで熱処理された材料については、ロットの5％を構成するのに十分な数のパイプに対して試験を行うものとしますが、いずれの場合も2本以上のパイプを試験するものとします。

硬度試験に関する注意事項：
P91は、250 HB/265 HV [25HRC]を超えない硬度であってはなりません。

曲げ試験に関する注意事項：
直径がNPS 25を超え、直径と肉厚の比が7.0以下のパイプは、圧扁試験の代わりに曲げ試験を受けるものとします。
直径がNPS 10以上のその他のパイプは、購入者の承認を得て、圧扁試験の代わりに曲げ試験を行うことができます。
曲げ試験片は、曲げ部分の外側で割れることなく、室温で180度曲げるものとします。

水圧試験

曲げの内径は1インチ[25 mm]とします。
各パイプの長さは、製造業者のオプションで水圧試験を行い、非破壊電気試験を使用できます。

注文情報

この仕様に基づく材料の注文には、必要な場合、希望する材料を適切に記述するために、以下を含める必要があります。

参照ドキュメント

• A999/A999M 合金鋼およびステンレス鋼管の一般要件に関する仕様
• E213 金属パイプおよびチューブの超音波検査の実践
• E309 磁気飽和を使用した鋼管製品の渦電流検査の実践
• E381 鋼棒、ビレット、ブルーム、および鍛造品のマクロエッチング試験方法
• E527 統一番号システム（UNS）における金属および合金の番号付けの実践
• E570 強磁性鋼管製品の磁束漏れ検査の実践
• B36.10M 溶接およびシームレス鋼管
• SAE J 1086 金属および合金の番号付けの実践（UNS）
• SNT-TC-1A 非破壊検査担当者の資格と認証に関する推奨事項
