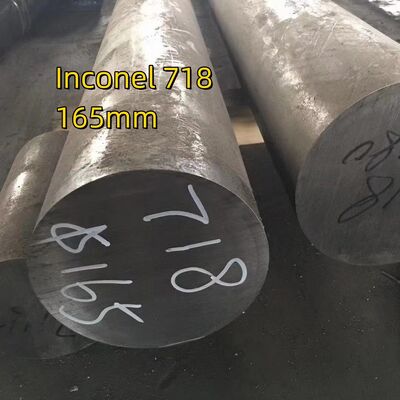

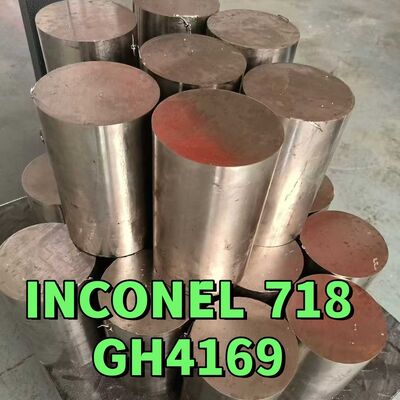

ASTM B637 UNS N07718 ニッケル合金棒 直径16~300mm インコネル718 丸棒 溶液処理

INCONEL合金718 (UNS N07718/W.Nr. 2.4668) は,-423°~1300°Fで使用される高強度,耐腐蝕性ニッケルクロム材料である.
インコネル合金718ヘクソボルトは, -253 ~ 700 oCの温度範囲で全体的に良い性能を持っています.650 oC以下の強度は,変形した超合金の中で第一位であり,疲労に強い放射線,酸化,腐食だけでなく,良い加工性能,良質の溶接性能. 航空宇宙の部品や部品の様々な複雑な形を作ることができます.原子力この温度帯では,非常に広く使用されています.
ニッケル合金718 (Inconel 718) とは,降水による硬化による耐腐蝕性および耐熱性のあるニッケル合金で,棒,鍛造物,シート,プレートなどで利用可能である.

インコネル B637 Uns N07718 ヘックスナッツとストッドボルトの測定

応用:

ガスタービンエンジンの部品
液体燃料ロケットエンジンの部品
スプリング,固定装置
低温タンク

ASTM B637 - 18

降水硬化および冷熱加工されたニッケル合金棒,鍛造品,中等または高温での使用のための鍛造用材に関する標準仕様

仕様

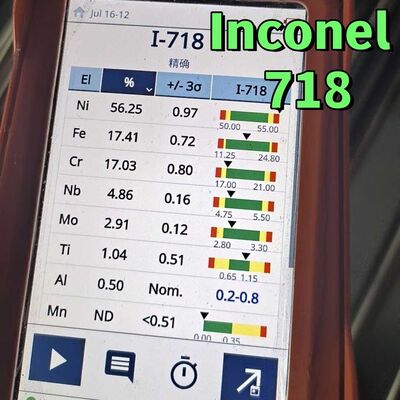

インコネル718丸棒 化学成分

インコネル718丸棒とワイヤの種類:

メカニカルプロパティ (溶液+降水硬化)

インコネル718 丸い棒 熱し,漬け:

インコネル718耐熱合金が加熱されると,炉と材料の両方が正しい温度で加熱されることを注意する必要があります.
暖房 に 用い られる 燃料 に は 硫黄 が 極めて 少なく,炉 に 放つ 時 に は 油,塗料,油脂,工場 の 汚れ が 完全 に 含ま ない 合金 で ある べき です.
鍛造や開封焼却の炉の空気は,少なくとも2%の炭化物を含め,わずかに減少させなければならない.空気浸透を防ぐために,小小の正圧を炉内に維持する必要があります..
インコネル718耐熱合金が減熱大気で加熱されると,薄くて粘着性のある緑色黒い酸化物膜が材料の表面に残ります.酸化大気では,重い黒い小垢が作られ,取り除くのは非常に難しい.
温めるときには,緑色と黒色フィルムのみが形成されるようにあらゆる注意を払う必要があります.

インコネル718 丸い棒 熱処理:

ほとんどの用途では,Inconel 718熱耐性合金として指定されています:溶液で焼却し,降水硬化 (降水硬化,老化硬化,降水熱処理は同義語である).
インコネル718耐熱合金 は,二次相 (例えばガンマプライムとガンマダブルプライム) が金属マトリックスに沈み込むことで硬化される.
これらのニッケル (アルミ,チタン,ニオビウム) 段階の降水は,温度範囲1100〜1500°Fの熱処理によって誘発される.この金属工学反応が適切に起こるためには,衰える成分 (アルミニウム)溶液 (マトリックスに溶解) にあり,他の相として沈着または他の形態で結合されている場合,合金の全強度が実現されない..
この機能を実行するには,材料はまず溶液熱処理 (溶液焼却は同義語) する必要があります.
インコネル718耐熱合金には一般的に2つの熱処理が用いられる.
溶液を1700~1850°Fで焼却し,その後は通常水で迅速冷却し,降水で1325°Fで8時間硬化し,炉で1150°Fまで冷却する.合計18時間の老化期間を1150°Fで保持する空気冷却が続きます
溶液を1900~1950°Fで焼却し,その後は,通常水で迅速冷却し,10時間 1400°Fで降水硬化し,1200°Fまで冷却する.1200°Fで保持し,合計で20時間の老化時間を保持する空気冷却が続きます
材料が加工,形成,または溶接される場合,通常は,磨き所で焼却またはストレスの解消状態で購入されます.その後,材料は最も柔軟な状態で製造されます.製造後適用される仕様に従って熱処理することができます.

1700°~1850°F 年齢:

1700°~1850°Fのアニールとそれに対応した老化処理は,前述のようにインコネル718耐熱合金のための最適な熱処理です.切断寿命と切断柔らかさは,最大の懸念ですこの処理には,室温で最も高い張力強度と収力強度も関係しています. さらに,開発された細粒子が原因で,最も高い疲労率を生成します.
力を

1900°~1950° 年齢:

The 1900°-1950° anneal with its corresponding aging treatment as shown above is the treatment preferred in tensile-limited applications because it produces the best transverse ductility in heavy sectionsしかし,この処理は,ストレスの破裂でノック脆さを発生させる傾向があります.

他の熱処理:

スペシャルメタルは,石油フィールドの用途のためにインコネル718を製造しています.この材料はNACE仕様MR0175で生産され,溶液で焼却され老化された材料が最大硬度40ロックウェル"C"を満たす必要があります.この材料は通常,1850~1900°Fで溶液熱処理され,1450°Fで6~8時間老化され,空気冷却されます.インコネル718には,必要な性質に応じて,多数の特有の熱処理が使用されています.熱処理の配列は,通常,材料供給業者とは独立した会社や機関によって開発されます.したがって,手順,許容量,その会社や代理店に属すべきです.

腐食耐性

インコネル718耐熱合金には,多くのメディアに対する優れた耐腐蝕性がある.この耐性は,他のニッケル-クロム合金に似ているが,その構成の機能である.ニッケル は,多くの無機物 や 有機物 の 腐食 耐性 に 貢献 し て い ます酸性やアルカリ性範囲が広い.
クロリドイオンのストレス腐食破裂と闘うことも有用である.クロムは酸化媒質と硫黄化合物による攻撃に耐える能力を有する.モリブデンは,多くのメディアで穴を掘る耐性に貢献することが知られている..
